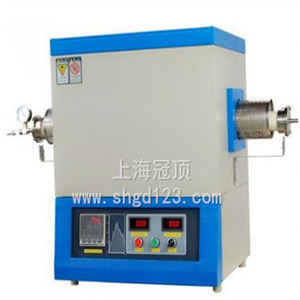

管式爐的安裝與使用具體操作

　　 管式爐只要在室內平整的地面或工作臺上均可安放，管式爐的安裝不需要其他安裝程序。但需要注意的是配套的控制器應避免震動，放置位置與實驗電爐不宜太近，防止過熱而影響控制部分的正常工作。

　　 將熱電偶由偶孔插入，偶孔與熱電偶之間的縫隙用石棉繩填塞，以防熱量損失。

　　 揭開溫度控制器外殼，按標準連接電源線、電爐線、熱電偶及安全開關線，由于控制器與電爐中線系共用，故相線與中線不可接反，注意熱電偶的連線“+”“-”極不可接反，否則儀表將不指示。

　　 將XCT-101溫度指示儀后端接線板上“短”與“短”之間的連線，調整機械零點，如果用補償導線及冷端補償器時，與使用具體操作應將機械零位調整到基準溫度點，不使用補償導線時，則把機械零位調整到刻度零位。但所指示的溫度為被測點和熱電偶冷端的溫度差。

　　 檢查接線正確后，蓋上控制器外殼，將溫度指示儀指針調至所需工作溫度（即旋動指示儀面板下角螺釘）然后接通電源，打開控制電源開關，繼電器開始工作，電爐通電，電流表即有讀書產生，溫度指示儀指針也逐漸上升，這就表示電爐與溫度控制器均在正常工作。

　　 電爐的升溫與定溫分別以紅、綠燈表示升溫，紅燈表示恒溫。
